秋月のWEBラジオ製作

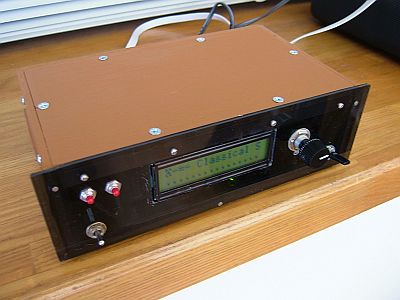

e0022175_16492295.jpgmixiで話題になっている秋月のキットを製作しました。基板上には主要なパーツが表面実装されているので、個別の部品を30個くらい半田付けすればOKです。

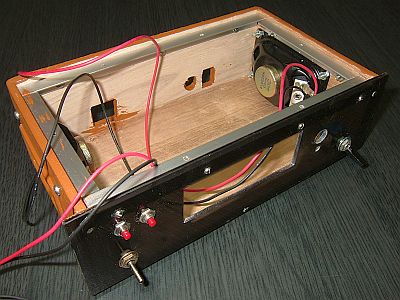

基板の完成は難なく終わりますが、これをどのような場所で、いつ使うかの目的に合わせたケースの製作が大事と思いました。数日を要した期間の大半が、ケース加工に費やされました。小音量ならスピーカー(SP)を鳴らせるとありましたので、秋月で2個300円の楕円形SPも買いました。ケースは木製で、パネルだけはアクリル版です。塗装を終えてから、いよいよSW類の取り付けになりました。(※写真はクリックすると拡大してご覧になれます)e0022175_1721471.jpge0022175_1722725.jpg

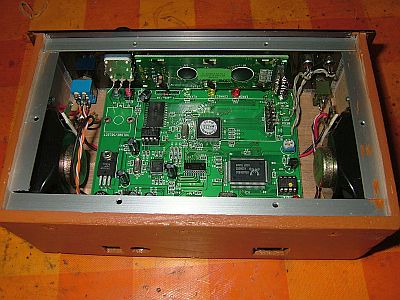

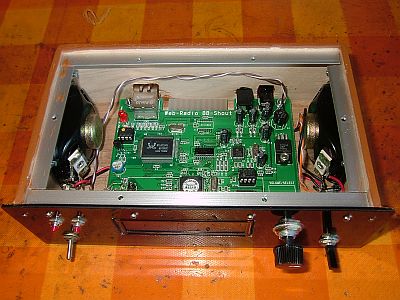

こちらが内部の様子です。ケース両端にスピーカーを配置し、操作に必要なツマミ類は全て前面に置きました。右下のSWで内蔵SPのON/OFFをできるようにしました。e0022175_1774123.jpge0022175_1775210.jpg

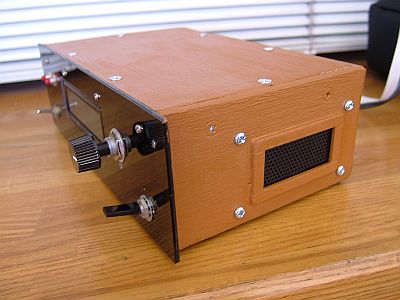

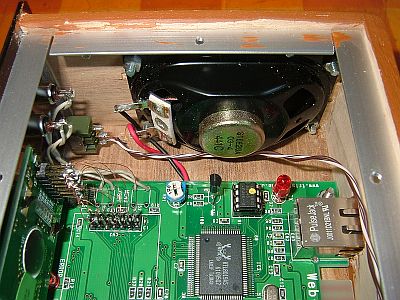

スピーカーの部分を拡大してみました。外から見ると、その表面をパンチングメタルでカバーしてあるのが分かると思いますが、実はこの仕組みをどうするか考えるだけでも相当な時間をかけました。e0022175_17112837.jpge0022175_17114222.jpg

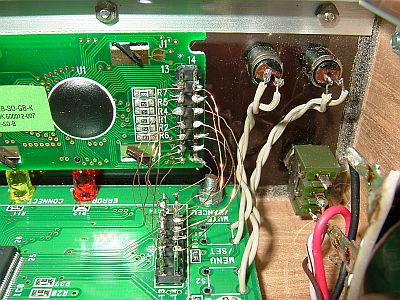

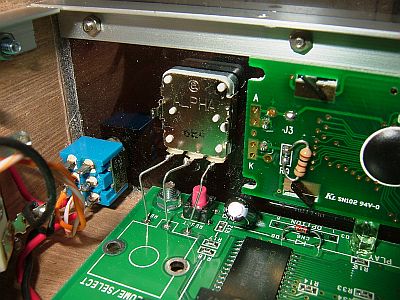

本来は基板に平行に乗っている液晶表示部とロータリーエンコーダですが、これを垂直に立てたので、基板との接続にも苦労しました。e0022175_17162632.jpge0022175_17163630.jpg
さて使ってみた感想ですが、実にこれは良く出来ています。PCから相手局を簡単に登録できます。今までPCで楽しんでいた局から、mp3対応の放送局のURLをコピーしました。124Kbps以下の速度なら音切れもなく快適ですが、我が家のインターネット接続環境は 1M-ADSLなので、ちょっとキツイ時もあります。お茶の間でフランス語のクラシック番組が流れる光景は、ちょっとしたものだと思います。音が良いので、いずれオーディオ装置にセットする予定です。

しかしこれだけの基板にWEBクライアント、WEBサーバー、DHCPクライアントなどの機能を盛り込み、CPUとプログラミング、そして不揮発性メモリ搭載など、信じられないくらいの高密度な機能が含まれている事に、改めて驚かされました。
by ja8cte | 2008-01-02 17:30 | Comments(4)
Commented by oop at 2008-01-02 18:10 x
このラジオはアンテナに繋げるのではなくインターネットに繋ぐんですね.....。
今日cteさんちの前の道を久方振りに通りました。郵便局へ....。
Commented by ja8cte at 2008-01-02 22:16
OOPさん、本年もどうぞよろしく!
そうです、これはインターネットに繋ぎます。AVアンプの傍に置くつもりですが、ハブが5ポート全部ふさがっているので、8ポートに買い換えたあとで試してみたいと思います。唯一の難点は、音声出力がアナログのみ、しかし余りあるメリットに溢れたキットです。お値段は8,200円、完成品は電源アダプタ付きで12,000円くらい、専用の透明ケースが1,200円ほどだったと思います。
Commented by サミー at 2008-01-05 21:21 x
はじめましてmixi@秋月コミュより参りました。
僕もWEBラジオ作りましたが、おもいきり純正状態で、アンプもつないでませんが、しょぼいアンプを中につなぐよりも再現力のある小さなスピーカーを直つなぎしたほうが、素直になってくれました。
今後はしっかりと低電圧で鳴らせるAMP見つけていじりたいと思います。
ケース加工は圧巻ですね。素敵な仕上がりです!
Commented by ご~けん at 2008-01-05 22:22 x
サミーさん、初めまして。私も手持ちにLM380のアンプが2個あるので、いざとなったら内蔵させるつもりでしたが、SP直接でうまく鳴ってくれているので、これでヨシとしました。あとは背面にバスレフの小さなダクトをつけようかと思っています。mixiでもぜひやり取りしましょう。コメントありがとうございました。
