サブウーファ連動コンセント製作

e0022175_0541277.jpg新しいAVアンプとサブウーファ(SW)の電源ON-OFFを連動させるため、またまた工作に励むことにしました。PC用の市販品もあるようですが、在り合わせのパーツで製作できました。

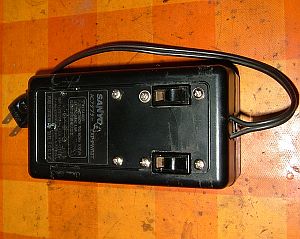

e0022175_0595883.jpgケースは壊れた電話FAX用のACアダプタがあったので、これを利用することにしました。AVアンプ、SWそれぞれに接続するコンセントを取り付けます。

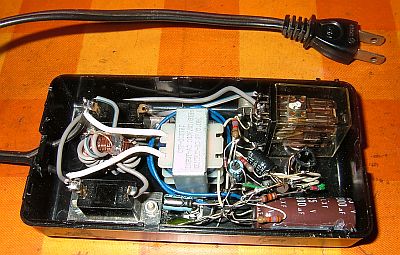

これが内部の写真です。中央に小型の電源トランス、右側にリレーを配置しました。配線は全て空中を這っています。トランジスタを2個、ひとつは増幅と整流用、もうひとつはリレーの駆動用です。

e0022175_113134.jpg最も苦労したのがAVアンプON時の電流を拾うためのコイルです。試行錯誤でいくつか巻いてみましたが、なかなか信号を拾えません。10mV程度ではノイズとの分離が困難な気がしました。
e0022175_111164.jpg結局は右の写真にあるようなトロイダルコアに重ね巻きして、50Wの負荷で65mVの信号を取り出せるまできました。その50Hz信号をTr 1個で100倍ほど増幅し、倍圧整流しました。30W程度の負荷があれば、12Vのリレーがカチカチと動作するようです。何とかこれで、AVアンプとSWの電源を連動させることができるようになり、SWの切り忘れなく音楽を楽しめるようになりました。
by ja8cte | 2007-12-13 01:22 | Comments(2)
Commented by oop at 2007-12-17 17:53 x
流石ですね。VY FB

Commented by ご~けん at 2007-12-18 22:14 x
OOPさん、製作記事へのレスポンスは嬉しいものです。何かしら苦労があるものなので、それを分かっていただけるのが励みになっています。
